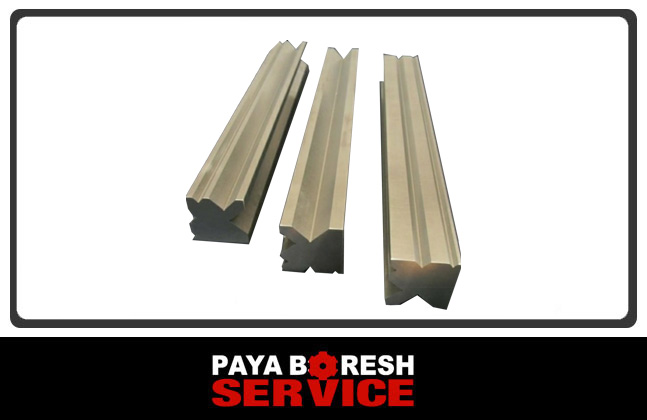

ماتریس پرس برک چیست؟
ماتریس (Die) بخش ثابت و پایینی قالب در دستگاه پرس برک است که معمولاً به شکل V، U یا Z ساخته می‌شود. جنس آن از فولاد سخت‌کاری شده است تا در برابر فشار و سایش مقاوم باشد.
کاربردهای اصلی:
- نگهداری ورق فلزی در حین عملیات خمکاری.
- تعیین شکل و زاویه خم (بسته به طراحی ماتریس، خم‌های V-shaped، U-shaped یا پیچیده ایجاد می‌شود).
- جلوگیری از تغییر شکل ورق (مانند چین خوردگی یا تاب برداشتن).
- افزایش دقت و کیفیت خم با توزیع یکنواخت فشار.
نکات کلیدی:
- ماتریس همیشه با سنبه (Punch) به عنوان بخش متحرک دستگاه هماهنگ عمل می‌کند.
- انتخاب نوع ماتریس به ضخامت ورق، جنس فلز و نوع خم مورد نظر بستگی دارد.
- رایج‌ترین نوع آن، ماتریس V-shaped است که برای خم‌های ۹۰ درجه استفاده می‌شود.
- ماتریس یکی از اجزای حیاتی پرس برک است که نقش مستقیمی در دقت و کیفیت خمکاری ورق‌های فلزی دارد.
انواع ماتریس
-تک وی:
این نوع ماتریس دارای حفره‌ای به شکل “V” است و به عنوان متداول ترین نوع ماتریس در پرس برک شناخته می‌شود. این ماتریس به دلیل سادگی و کارایی بالا، در بسیاری از کارگاه‌ها و صنایع مورد استفاده قرار می‌گیرد. به دلیل تطبیق پذیری گسترده، این ماتریس برای انواع مختلف عملیات خم کاری استفاده می‌شود.
-چند وی:
این نوع ماتریس شامل چندین حفره V در اطراف خود است و می‌تواند تا سه حفره V داشته باشد. با استفاده از این ماتریس، گزینه‌های بیشتری برای خمکاری در یک مجموعه ابزار وجود دارد و می‌توان با چرخاندن ماتریس، زاویه خم یا ضخامت ماده را تنظیم کرد. این ویژگی باعث افزایش کارایی و کاهش زمان تولید می‌شود. معمولاً در پروژه‌هایی که نیاز به خمکاری با زوایای مختلف دارند، مورد استفاده قرار می‌گیرد.
-یو شکل:
این ماتریس‌ها برای ایجاد کانال‌های U شکل بر روی ورق‌های فلزی استفاده می‌شوند. برخلاف ماتریس‌های V سنتی که نیاز به دو بار عبور دارند، این ماتریس‌ها می‌توانند کار را در یک بار انجام دهند. این ویژگی باعث صرفه‌جویی در زمان و هزینه تولید می‌شود و برای تولید قطعات پیچیده بسیار مناسب است.
-تا کننده:
این نوع ماتریس برای تا کردن طول کامل لبه‌ها به زاویه تند و صاف کردن آن‌ها استفاده می‌شود.
-تأثیر حفره V بر شعاع خم
شعاع خم مواد تحت تأثیر حفره V ماتریس پرس برک قرار دارد. شعاع داخلی باید به طور ایده‌آل با ضخامت ماده مطابقت داشته باشد. اگر شعاع داخلی کمتر از ضخامت باشد، ممکن است “برآمدگی جانبی” در محل خم ایجاد شود. شعاع خم همچنین به استحکام کششی ماده بستگی دارد؛ هرچه ماده قوی‌تر باشد، شعاع بزرگ‌تری در حفره V مورد نیاز خواهد بود.
نتیجه‌گیری
در نهایت، انتخاب صحیح ابزار و ماتریس‌ها بر اساس نوع و ضخامت فلز، قاعده هشت و ویژگی‌های خاص ورق فلزی برای دستیابی به نتایج دقیق و با کیفیت در فرآیندهای خمکاری ضروری است. با رعایت این نکات، تکنسین‌ها قادر خواهند بود تا بهترین انتخاب را برای پروژه های خود داشته باشند که منجر به افزایش کارایی تولید و کاهش هزینه ها خواهد شد.
