شیرهای برقی انواع مختلفی دارند که بر اساس ساختار، عملکرد، تعداد پورت ها و نوع سیال قابل کنترل تقسیم بندی می‌شوند. در ادامه به مهم‌ترین انواع شیرهای برقی اشاره می‌شود:
انواع شیر برقی بر اساس حالت اولیه
- شیر برقی نرمالی کلوز (NC - Normally Close): در حالت عادی و بدون برق، شیر بسته است و جریان سیال قطع می‌شود. با اعمال جریان برق، شیر باز شده و سیال می‌تواند عبور کند. این نوع در سیستم هایی که ایمنی و قطع جریان در حالت عادی اهمیت دارد، کاربرد دارد.
- شیر برقی نرمالی اوپن (NO - Normally Open): در حالت عادی و بدون برق، شیر باز است و سیال از آن عبور می‌کند. با اعمال برق، شیر بسته می‌شود. این نوع مناسب مواقعی است که جریان سیال باید در بیشتر مواقع برقرار باشد.
- شیر برقی بی استیبل (لچ دار): این نوع شیر با یک پالس الکتریکی تغییر وضعیت می‌دهد و بدون نیاز به برق، وضعیت خود را حفظ می‌کند. برای تغییر وضعیت مجدد نیاز به پالس الکتریکی جدید است.
انواع شیر برقی بر اساس مکانیسم عملکرد
- شیر برقی با عملکرد مستقیم (Direct Acting): در این نوع، نیروی الکترومغناطیسی مستقیماً باعث باز یا بسته شدن شیر می‌شود. این شیرها نیازی به اختلاف فشار بین ورودی و خروجی ندارند و برای فشارهای پایین مناسب هستند.
- شیر برقی پایلوت دار (Pilot-operated): در این نوع، نیروی الکترومغناطیسی ابتدا یک شیر کوچک (پایلوت) را باز یا بسته می‌کند و اختلاف فشار ایجاد شده، شیر اصلی را کنترل می‌کند. این شیرها برای فشارهای بالا مناسب هستند و مصرف انرژی کمتری دارند.
- شیر برقی نیمه مستقیم: ترکیبی از دو مدل فوق است و هم می‌تواند با اختلاف فشار صفر کار کند و هم دارای دیافراگم است.
انواع شیر برقی بر اساس تعداد پورت ها
- دو راهی (2/2): یک ورودی و یک خروجی دارد و برای قطع و وصل ساده جریان استفاده می‌شود.
- سه راهی (3/2): دو ورودی و یک خروجی یا یک ورودی و دو خروجی دارد و برای هدایت جریان بین دو مسیر استفاده می‌شود.
- چهار راهی (4/2 و 4/3): برای کنترل جریان بین دو مدار مختلف کاربرد دارد و در سیستم‌های هیدرولیک و پنوماتیک استفاده می‌شود.
انواع شیر برقی بر اساس نوع سیال
- شیر برقی آب : مخصوص سیالات آب، هوا و روغن سبک.
- شیر برقی بخار : برای سیالات داغ مانند بخار و روغن سنگین طراحی شده است.
- شیر برقی گاز : برای کنترل جریان گازها استفاده می‌شود.
این تنوع در شیرهای برقی امکان انتخاب دقیق و مناسب برای هر کاربرد صنعتی، خانگی و کشاورزی را فراهم می‌کند.
شیرهای پنوماتیک که با نام شیرهای بادی نیز شناخته می‌شوند، تجهیزات کنترلی کلیدی در سیستم‌های پنوماتیک (هوای فشرده) هستند. این شیرها وظیفه کنترل سرعت، دبی (مقدار جریان)، فشار و جهت هوای عبوری در سیستم‌های پنوماتیک را بر عهده دارند و به کمک نیروی هوای فشرده، امکان قطع و وصل یا تغییر مسیر جریان هوا را فراهم می‌کنند.
نحوه عملکرد شیرهای پنوماتیک
شیرهای پنوماتیک با اعمال نیروی هوای فشرده یا انرژی الکتریکی (در مدل‌های برقی)، اهرم‌ها یا پوزیشنرهای داخلی را فعال می‌کنند. این عمل باعث باز یا بسته شدن دیافراگم یا دریچه شیر می‌شود و جریان هوا را کنترل می‌کند. در برخی مدل‌ها، ورودی انرژی کنترل می‌تواند دستی، مکانیکی، هیدرولیک یا الکتریکی باشد.

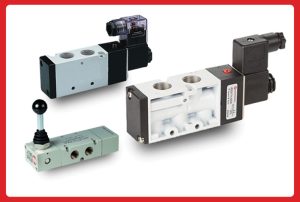

انواع شیرهای پنوماتیک
- شیرهای دو راهی (2/2): برای قطع و وصل ساده جریان هوا استفاده می‌شوند.
- شیرهای سه راهی (3/2): دارای یک ورودی و دو خروجی یا دو ورودی و یک خروجی هستند و برای هدایت جریان بین دو مسیر به کار می‌روند.
- شیرهای چهار راهی (4/2 و 4/3): برای کنترل جریان بین دو مدار مختلف در سیستم‌های هیدرولیک و پنوماتیک طراحی شده‌اند .

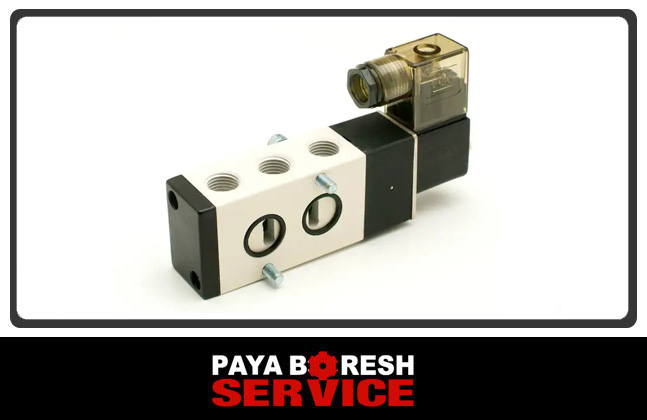

- شیرهای پنوماتیک برقی (سلونوئید ولو پنوماتیک): با دریافت سیگنال الکتریکی، شیر را کنترل می‌کنند و امکان اتوماسیون و کنترل از راه دور را فراهم می‌کنند.
کاربردهای شیرهای پنوماتیک
- اتوماسیون صنعتی: در خطوط تولید و ماشین آلات صنعتی برای کنترل جریان هوا به دستگاه ها.
- کنترل تراکم و جریان مواد: در صنایع غذایی، دارویی و شیمیایی برای کنترل دقیق مواد.
- کنترل تخلیه مایعات: در صنایع شیمیایی و پتروشیمی برای مدیریت جریان مایعات.
- صنعت نفت و گاز: برای کنترل ایمن جریان گازها و مایعات در خطوط لوله.
- سیستم‌های آب و فاضلاب: برای کنترل جریان آب و مواد شیمیایی در تصفیه خانه ها .
شیرهای پنوماتیک با توجه به تنوع در طراحی و عملکرد، نقش بسیار مهمی در بهبود بهره وری، دقت و ایمنی فرآیند های صنعتی و غیر صنعتی دارند .
