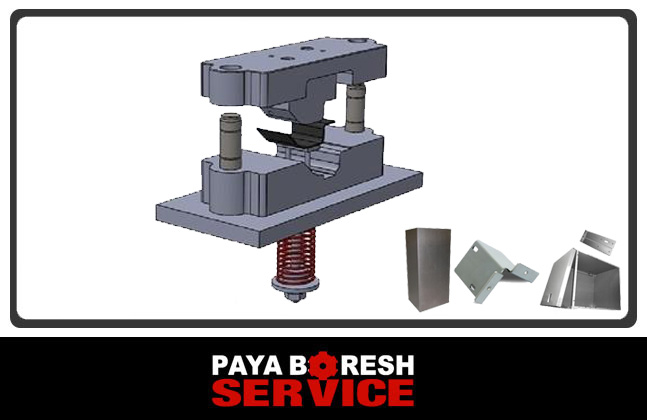

قالب های پرس ضربه ای
پرس‌های ضربه‌ای از یک سیستم مکانیکی (معمولاً شامل چرخ طیار یا فلایویل) برای ایجاد نیروی ضربه‌ای استفاده می‌کنند. این نیرو به صورت ناگهانی و با سرعت بالا به قطعه کار اعمال می‌شود. قالب‌های این دستگاه‌ها باید بتوانند این نیروی ضربه‌ای را تحمل کنند و در عین حال، عملیات مورد نظر را با دقت انجام دهند.
طراحی قالب های پرس ضربه‌ای:
– سادگی طراحی: قالب‌های پرس ضربه‌ای معمولاً برای عملیات‌های ساده‌تر مانند برش، پانچینگ یا خم‌کاری طراحی می‌شوند. این قالب‌ها ممکن است تک‌مرحله‌ای یا چندمرحله‌ای باشند.
– قالب‌های تک‌مرحله‌ای: در این نوع قالب، تنها یک عملیات (مثلاً برش یا پانچینگ) انجام می‌شود.
– قالب‌های چندمرحله‌ای: در این نوع قالب، چندین عملیات پشت سر هم انجام می‌شود. مثلاً ابتدا برش و سپس خم‌کاری انجام می‌شود.
مواد مورد استفاده در قالب‌های پرس ضربه‌ای:
– فولادهای ابزاری: این مواد به دلیل مقاومت بالا در برابر سایش و ضربه، برای ساخت قالب‌های پرس ضربه‌ای مناسب هستند. نمونه‌هایی از این فولادها شامل D2، A2 و O1 هستند.
– فولادهای کربنی: برای کاربردهای ساده‌تر و با نیروی کمتر استفاده می‌شوند.
– سخت‌کاری سطحی: سطح قالب‌ها معمولاً سخت‌کاری می‌شود تا مقاومت آن‌ها در برابر سایش افزایش یابد.
کاربردهای قالب‌های پرس ضربه ای:
– برش ورق های فلزی: برای تولید قطعات با اشکال مختلف از ورق‌های فلزی.
– پانچینگ: ایجاد سوراخ‌های مختلف در قطعات.
– خم‌کاری ساده: تغییر شکل قطعات به صورت خم‌های ساده.
– شکل‌دهی اولیه: برای تولید قطعات ساده‌تر که نیاز به دقت بالایی ندارند.
مزایای قالب های پرس ضربه ای:
– سرعت عملیات بالا
– هزینه پایین‌تر برای تولید انبوه
– سادگی طراحی و ساخت
معایب قالب های پرس ضربه ای:
– محدودیت در اعمال نیروی زیاد
– دقت کمتر نسبت به پرس‌های هیدرولیک
– مناسب نبودن برای عملیات‌های پیچیده
قالب‌های پرس ضربه‌ای و قالب‌های پرس هیدرولیک را با جزئیات بیشتر بیان می‌کنم. این توضیحات به شما کمک می‌کند تا درک بهتری از ویژگی‌ها و کاربردهای هر یک از این قالب‌ها داشته باشید.
۱. نوع نیرو:
– پرس ضربه‌ای:
در پرس‌های ضربه‌ای، نیرو به صورت ضربه‌ای و ناگهانی اعمال می‌شود. این نیرو توسط یک سیستم مکانیکی (مانند چرخ طیار یا فلایویل) ایجاد می‌شود و به سرعت به قطعه کار منتقل می‌شود. این نوع نیرو برای عملیات هایی مانند برش یا پانچینگ مناسب است.
– پرس هیدرولیک:
در پرس‌های هیدرولیک، نیرو به صورت فشاری و پیوسته اعمال می‌شود. این نیرو توسط یک سیستم هیدرولیک (شامل پمپ، سیلندر و روغن) ایجاد می‌شود و به آرامی به قطعه کار منتقل می‌شود. این نوع نیرو برای عملیات‌هایی مانند فورجینگ یا پرس‌کاری عمیق مناسب است.
۲. سرعت عملیات:
– پرس ضربه‌ای:
پرس‌های ضربه‌ای دارای
سرعت عملیات بالا هستند. این دستگاه‌ها می‌توانند در دقیقه چندین ضربه ایجاد کنند و برای تولید انبوه و کاربردهای سریع مناسب هستند.
– پرس هیدرولیک:
پرس‌های هیدرولیک دارای سرعت عملیات پایین‌تر هستند. این دستگاه‌ها نیروی بیشتری را اعمال می‌کنند، اما سرعت آن‌ها کمتر است. این ویژگی باعث می‌شود که برای کاربردهای سنگین و پیچیده مناسب باشند.
۳. دقت:
– پرس ضربه‌ای:
پرس‌های ضربه‌ای دقت کمتری دارند. چون نیرو به صورت ضربه‌ای و ناگهانی اعمال می‌شود، کنترل دقیق بر روی عملیات دشوارتر است.
– پرس هیدرولیک:
پرس‌های هیدرولیک دقت بالاتری دارند. چون نیرو به صورت پیوسته و کنترل‌شده اعمال می‌شود، امکان انجام عملیات‌های پیچیده با دقت بالا وجود دارد.
۴. مواد قالب:
– پرس ضربه‌ای:
قالب‌های پرس ضربه‌ای معمولاً از فولادهای ابزاری مقاوم در برابر ضربه ساخته می‌شوند. این مواد باید بتوانند نیروی ضربه‌ای ناگهانی را تحمل کنند. نمونه‌هایی از این فولادها شامل D2، A2 و O1 هستند.
– پرس هیدرولیک:
قالب‌های پرس هیدرولیک معمولاً از فولادهای ابزاری با مقاومت بالا در برابر فشارساخته می‌شوند. این مواد باید بتوانند نیروی فشاری بسیار زیاد را تحمل کنند. نمونه‌هایی از این فولادها شامل H13، S7 و D2 هستند.
۵. پیچیدگی طراحی:
– پرس ضربه‌ای:
قالب‌های پرس ضربه‌ای معمولاً ساده‌تر هستند. این قالب‌ها برای عملیات‌های ساده‌تر مانند برش یا پانچینگ طراحی می‌شوند و ممکن است تک‌مرحله‌ای یا چندمرحله‌ای باشند.
– پرس هیدرولیک:
قالب‌های پرس هیدرولیک معمولاً پیچیده‌تر هستند. این قالب‌ها برای عملیات‌های پیچیده‌تر مانند فورجینگ یا پرس‌کاری عمیق طراحی می‌شوند و ممکن است چندین مرحله‌ای باشند.
۶. کاربرد ها:
– پرس ضربه‌ای:
قالب‌های پرس ضربه‌ای برای کاربردهای سریع و با حجم بالا مناسب هستند. این کاربردها شامل برش ورق‌های فلزی، پانچینگ (ایجاد سوراخ)، خم‌کاری ساده و شکل‌دهی اولیه قطعات می‌شوند.
– پرس هیدرولیک:
قالب‌های پرس هیدرولیک برای کاربردهای سنگین و پیچیده مناسب هستند. این کاربردها شامل فورجینگ (آهنگری)، پرس‌کاری عمیق (مانند تولید قطعات خودرو)، خم‌کاری پیچیده و پرس‌کاری قطعات بزرگ و سنگین می‌شوند.
۷. هزینه ساخت قالب:
– پرس ضربه‌ای:
قالب‌های پرس ضربه‌ای معمولاً هزینه ساخت کمتری دارند. چون طراحی آن‌ها ساده تر است و مواد مورد استفاده ارزان‌تر هستند.
– پرس هیدرولیک:
قالب‌های پرس هیدرولیک معمولاً هزینه ساخت بیشتری دارند. چون طراحی آن‌ها پیچیده تر است و مواد مورد استفاده گران تر هستند.
۸. نگهداری و تعمیرات:
– پرس ضربه‌ای:
قالب‌های پرس ضربه‌ای ممکن است نیاز به نگهداری و تعمیرات بیشتری داشته باشند. چون نیروی ضربه‌ای می‌تواند باعث سایش و آسیب به قالب شود.
– پرس هیدرولیک:
قالب های پرس هیدرولیک معمولاً نیاز به نگهداری کمتری دارند. چون نیرو به صورت کنترل‌شده اعمال می‌شود و سایش کمتری ایجاد می‌کند.
