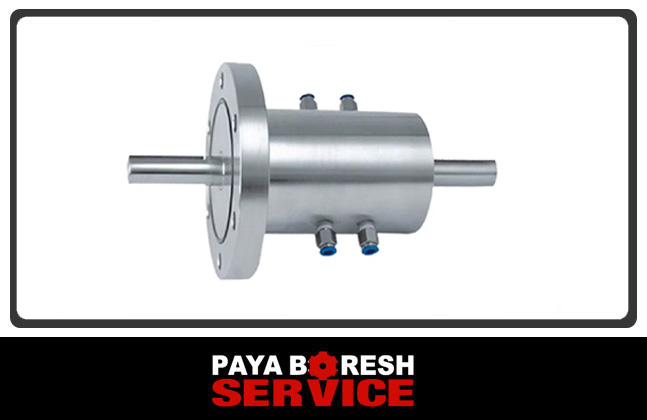

شافت (Shaft Types) و کاربردها
شفت‌ها یکی از مهم‌ترین اجزای مکانیکی در انواع ماشین‌آلات و تجهیزات صنعتی به شمار می‌روند و نقش کلیدی در انتقال قدرت و حرکت میان بخش‌های مختلف یک سیستم ایفا می‌کنند. بسته به نوع کاربرد و شرایط عملکرد، شفت‌ها در انواع مختلفی طراحی و مورد استفاده قرار می‌گیرند که هرکدام ویژگی‌ها و مزایای خاص خود را دارند.
ویژگی: تحمل گشتاور بالا، معمولاً دوار.
انواع:
شفت مستقیم : ساده‌ترین نوع (مثال: شفت پمپ آب).
شفت مفصلی : انتقال قدرت در زوایای متغیر (مثال: خودروهای دیفرانسیل عقب).
شفت کوپل شده : اتصال دو شفت با کوپلینگ (مثال: موتور به پمپ).
یکی از رایج‌ترین انواع شفت‌ها، شفت انتقال قدرت است. این نوع شفت معمولاً به صورت دوار طراحی می‌شود و قادر است گشتاورهای بالا را تحمل کند. شفت انتقال قدرت خود می‌تواند به صورت مستقیم، مفصلی یا کوپل‌شده ساخته شود. شفت مستقیم ساده‌ترین نوع شفت است که برای انتقال حرکت در مسیرهای مستقیم مانند شفت پمپ آب به کار می‌رود. در مقابل، شفت مفصلی برای انتقال قدرت در زوایای متغیر کاربرد دارد و نمونه بارز آن را می‌توان در خودروهای دیفرانسیل عقب مشاهده کرد. نوع دیگری از شفت انتقال قدرت، شفت کوپل‌شده است که با استفاده از کوپلینگ، دو شفت را به یکدیگر متصل می‌کند و انتقال قدرت بین موتور و پمپ یا سایر اجزا را ممکن می‌سازد. این شفت ها در بخش‌هایی مانند گیربکس خودرو، سیستم های نوار نقاله و پمپ های صنعتی نقش اساسی دارند.
دسته دیگری از شفت‌ها، شفت محور یا اکسل است که علاوه بر انتقال قدرت، باید بارهای خمشی را نیز تحمل کند. شفت محور می‌تواند به صورت ثابت یا زنده باشد. شفت ثابت معمولاً فقط بار را تحمل می‌کند و لزوماً دوار نیست؛ مانند محور چرخ گاری. اما شفت زنده علاوه بر تحمل بار، وظیفه انتقال قدرت را نیز بر عهده دارد و در سیستم هایی مانند دیفرانسیل خودرو مورد استفاده قرار می‌گیرد. این نوع شفت ها در خودروها و واگن های ریلی برای انتقال نیرو و تحمل وزن اهمیت زیادی دارند.
در برخی کاربردها که نیاز به انعطاف‌پذیری وجود دارد، از شفت‌های انعطاف‌پذیر استفاده می‌شود. این شفت ها معمولاً از سیم های فلزی تابیده ساخته می‌شوند و می‌توانند تا زاویه سی درجه خم شوند بدون اینکه بازده انتقال قدرت کاهش یابد. شفت‌های انعطاف‌پذیر در ابزارهای پزشکی مانند دریل دندانپزشکی و همچنین در سیستم‌های کنترل از راه دور همچون کابل دسته دنده موتورسیکلت کاربرد فراوانی دارند.
نوع دیگری از شفت‌ها، شفت توخالی است که به دلیل داشتن فضای خالی در مرکز، وزن کمتری نسبت به شفت‌های توپر با همان ابعاد دارد، اما در عین حال مقاومت پیچشی بالایی را حفظ می‌کند. این ویژگی باعث شده است که شفت‌های توخالی در موتورهای الکتریکی پیشرفته، صنایع هوافضا مانند شفت پروانه هلیکوپتر و همچنین در برخی تجهیزات پزشکی و خودروها مورد استفاده قرار گیرند. کاهش وزن، افزایش راندمان و امکان عبور سیم یا کابل از داخل شفت، از مزایای مهم این نوع شفت به شمار می‌رود.
در مجموع، انتخاب نوع شفت مناسب بر اساس نیازهای مکانیکی و شرایط عملکردی، نقش مهمی در افزایش کارایی، دوام و ایمنی سیستم‌های صنعتی و مکانیکی دارد. هر یک از انواع شفت‌ها با توجه به ویژگی‌ها و کاربردهای خاص خود، بخش جدایی‌ناپذیر از صنعت و فناوری مدرن محسوب می‌شوند.
شفت انعطاف‌پذیر
ویژگی: قابلیت خمش تا ۳۰ درجه بدون کاهش بازده.
کاربرد:
- ابزارهای پزشکی (مثل دریل دندانپزشکی)
- سیستم‌های کنترل از راه دور (مثل کابل دسته دنده موتورسیکلت)
انواع چرخدنده (Gear Types) و کاربردها
چرخدنده‌ها از اجزای مهم در انتقال نیرو و حرکت در ماشین‌آلات مختلف هستند که انواع متنوعی دارند و هر نوع ویژگی‌ها و کاربردهای خاص خود را داراست.
چرخدنده ساده یکی از ابتدایی‌ترین و پرکاربردترین انواع چرخدنده‌هاست. این چرخدنده‌ها دندانه‌هایی مستقیم و موازی با محور دارند که باعث می‌شود انتقال نیرو به صورت ساده و با هزینه کم انجام شود. بازده این نوع چرخدنده‌ها معمولاً حدود ۹۸ درصد است که نشان‌دهنده کارایی بالای آنهاست. به دلیل ساختار ساده و قیمت مناسب، چرخدنده ساده در کاربردهایی مانند ساعت‌های مکانیکی و پمپ‌های دنده‌ای که نیاز به انتقال نیرو با دقت متوسط و هزینه پایین دارند، بسیار استفاده می‌شود.
در مقابل، چرخدنده مارپیچ با دندانه‌هایی که به صورت زاویه‌دار و مارپیچ بر روی سطح چرخدنده قرار گرفته‌اند، عملکردی نرم‌تر و بی‌صداتر ارائه می‌دهد و توانایی تحمل بارهای بیشتر را دارد. این ویژگی‌ها باعث شده‌اند که چرخدنده مارپیچ در گیربکس خودروها و ماشین‌آلات صنعتی مانند اکسترودرهای پلاستیک که نیاز به انتقال نیرو با دقت و دوام بالا دارند، کاربرد فراوانی داشته باشد.
نوع دیگری از چرخدنده‌ها، چرخدنده مخروطی است که برای انتقال قدرت بین محورهای متقاطع، معمولاً با زاویه ۹۰ درجه، طراحی شده است. این چرخدنده‌ها به دو دسته مخروطی ساده و مخروطی مارپیچ تقسیم می‌شوند؛ چرخدنده مخروطی ساده ارزان‌تر اما پرصدا است، در حالی که نوع مارپیچ آن عملکرد نرم‌تر و کارایی بهتری دارد. نمونه بارز کاربرد چرخدنده مخروطی مارپیچ، دیفرانسیل خودرو است که انتقال نیرو بین محورهای متقاطع را به صورت روان و با کمترین صدا انجام می‌دهد. همچنین در دستگاه‌های فرز CNC نیز از این نوع چرخدنده‌ها استفاده می‌شود.
چرخدنده حلزونی به دلیل ساختار خاص دندانه‌های مارپیچی مخروطی، قادر است کاهش دور شدیدی تا نسبت ۱۰۰ به ۱ ایجاد کند و ویژگی قفل‌کنندگی خودکار دارد که باعث می‌شود حرکت معکوس به راحتی انجام نشود. این ویژگی‌ها چرخدنده حلزونی را برای استفاده در بالابرها مانند آسانسورها و جرثقیل‌ها و همچنین سیستم‌های تنظیم موقعیت دقیق مانند رادارها بسیار مناسب می‌سازد.
در نهایت، چرخدنده شانه‌ای که به صورت ترکیبی از چرخدنده و شانه طراحی شده، قابلیت تبدیل حرکت دورانی به حرکت خطی را دارد. این نوع چرخدنده در سیستم فرمان خودروها و دستگاه‌های CNC Router کاربرد دارد که در آنها نیاز به تبدیل حرکت چرخشی به حرکت مستقیم و دقیق وجود دارد.
در مجموع، انتخاب نوع چرخدنده مناسب بر اساس نیازهای عملکردی، شرایط بارگذاری و دقت مورد نیاز، نقش مهمی در بهینه‌سازی عملکرد ماشین‌آلات و افزایش عمر مفید آنها دارد. هر یک از این انواع چرخدنده‌ها با توجه به ویژگی‌های منحصر به فرد خود، در صنایع مختلفی از جمله خودروسازی، صنایع سنگین، تجهیزات پزشکی و ماشین‌آلات صنعتی کاربرد گسترده‌ای دارند.
نکات کلیدی انتخاب شفت و چرخدنده
- برای گشتاور بالا: شفت اسپلاین + چرخدنده مارپیچ.
- برای کاهش دور:چرخدنده حلزونی + شفت کوپل شده.
- برای فضای کم:چرخدنده هیپوئید + شفت توخالی.
